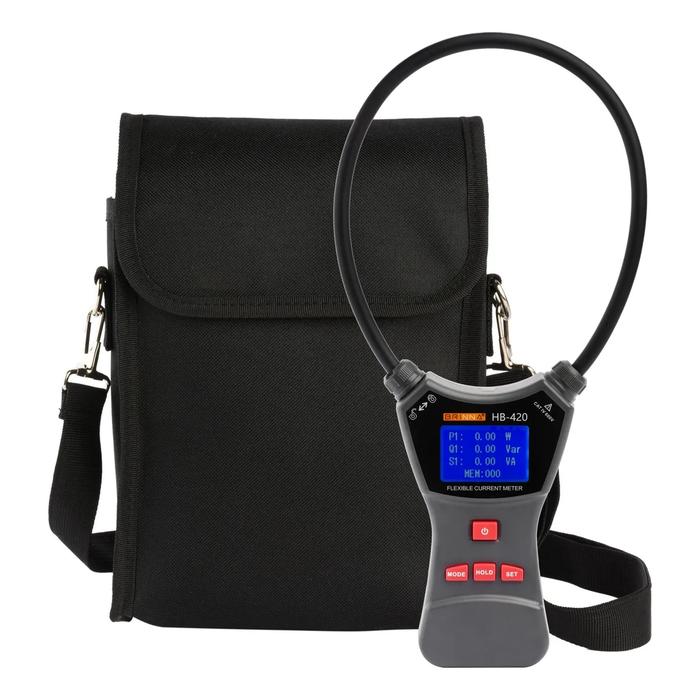

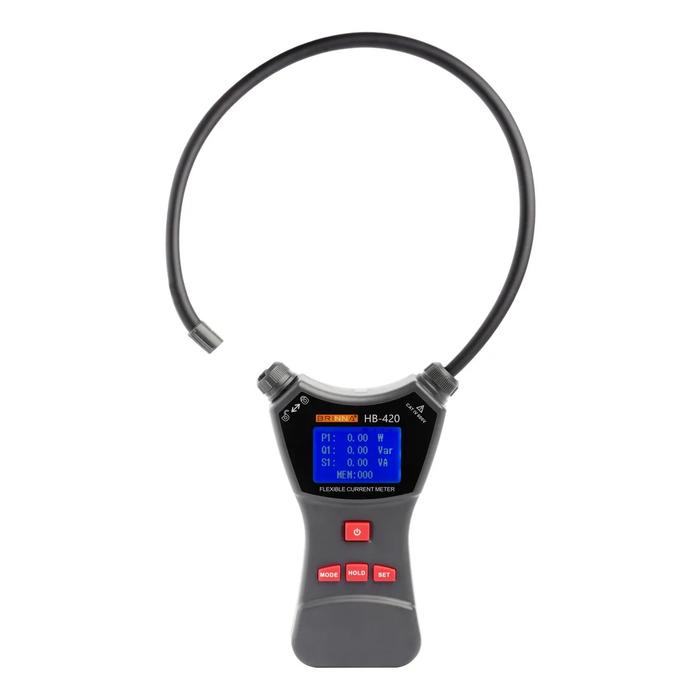

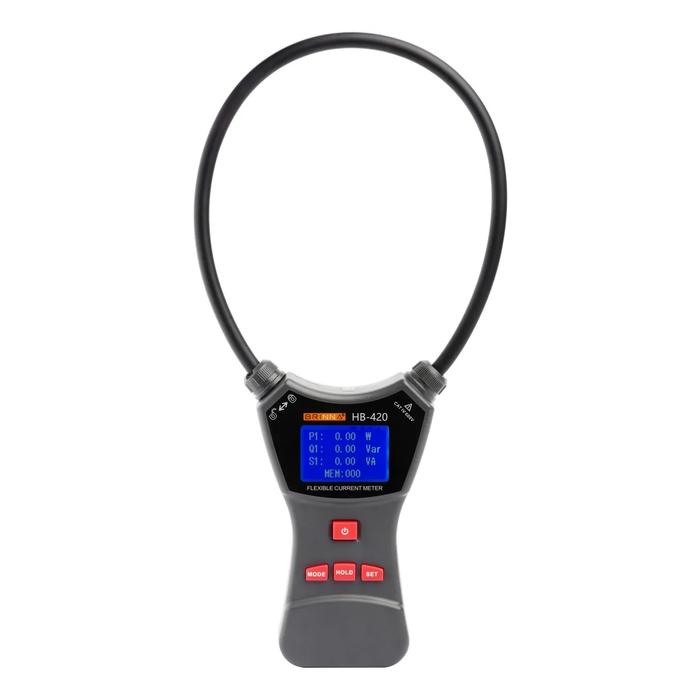

La pinza cofimétrica HB-420 de Brinna es un instrumento digital multifuncional de alta precisión, diseñado para realizar mediciones eléctricas seguras y eficientes en sistemas trifásicos. Gracias a su sensor de bobina flexible con tecnología Rogowski, permite trabajar en entornos complejos, con alta densidad de cables o espacios reducidos, ofreciendo mediciones rápidas, estables y sin contacto.
Características técnicas:
? Medición de tensión, corriente, corriente de fuga
? Medición de potencia activa, reactiva y aparente
? Cálculo de energía eléctrica, frecuencia y factor de potencia
? Detección de secuencia y relación de fase

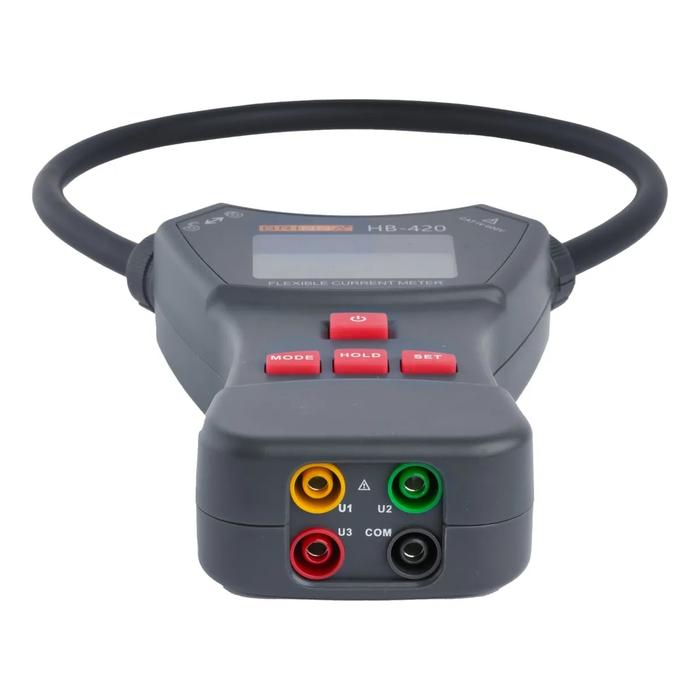

? Método de medición: Transformador flexible (CT), pinza de tensión trifásica
? Tensión de línea máxima: 600V CA
? Frecuencia reconocida: 50 Hz / 60 Hz (detección automática)
? Tasa de muestreo: ~2 muestras por segundo
? Almacenamiento de datos: 200 registros (indicación ?FULL? cuando se llena)
? Pantalla: LCD 128 × 64 puntos, área visible de 43 × 29 mm
? Retroiluminación: Sí
? Funciones adicionales: Retención de datos (?HD?), sobrecarga (?OL?), batería baja, apagado automático tras 15 min
? Fuente de alimentación: 3 pilas AAA de 1.5V (incluidas)
? Resistencia dieléctrica: 3700V CA / rms (entre núcleo y carcasa)
? Dimensiones (sin bobina): 151 × 100 × 35 mm
? Peso total: Aprox. 350 g (con baterías)

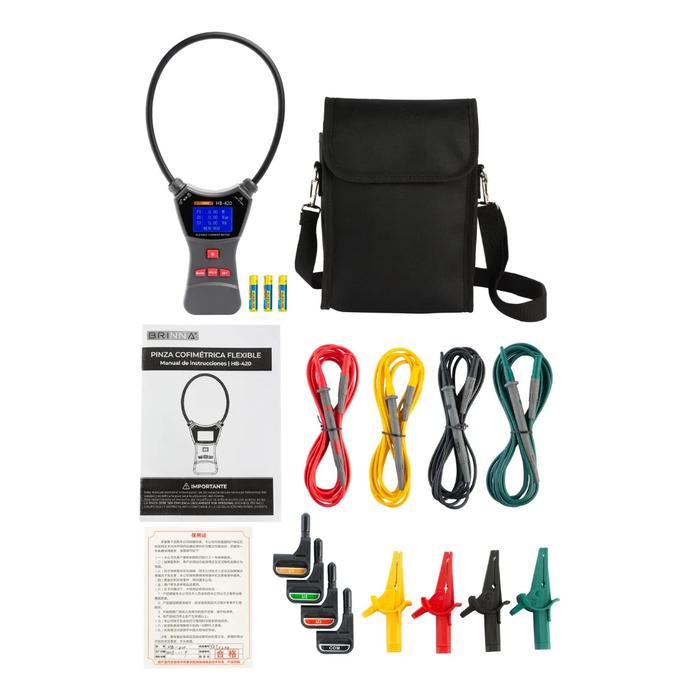

? Incluye: Pinza cofimétrica HB-420 + 3 pilas AAA + Juego de puntas (1 amarilla, 1 roja, 1 negra, 1 verde) + Juego de puntas cocodrilo para cada punta + Juego de accesorio magnético para cada punta + bolso con correa + manual en español + certificado de calibración.
Especificaciones de medición:
Tensión CA (Voltaje):
0.00?10.00 V / 10.1?100.0 V / 101?600 V
Corriente CA:
0.0?100.0 A / 101?1000 A / 1001?3000 A
Frecuencia:
45?65 Hz
Ángulo de fase:
0.0°?359.9°
Factor de potencia (PF):
0.000?1.000
Potencia Aparente (S):
0.00?99.99 VA / 100.0?999.9 VA / 1.000?9.999 KVA / 10.00?99.99 KVA / 100.0?999.9 KVA / 1000?1800 KVA
Potencia Activa (P):
0.00?99.99 W / 100.0?999.9 W / 1.000?9.999 KW / 10.00?99.99 KW / 100.0?999.9 KW / 1000?1800 KW
Potencia Reactiva (Q):
0.00?99.99 Var / 100.0?999.9 Var / 1.000?9.999 KVar / 10.00?99.99 KVar / 100.0?999.9 KVar / 1000?1800 KVar
Energía eléctrica (kWh):
0.0000?9.9999 / 0.00?99.999 / 0.00?999.99 / 0.00?9999.9 / 0.00?180000
Aplicaciones
La HB-420 es ideal para tareas de diagnóstico, mantenimiento y verificación en instalaciones trifásicas. Sus usos incluyen:
? Verificación de conexiones en transformadores y medidores
? Análisis de circuitos inductivos y capacitivos
? Control de protecciones diferenciales
? Reparación y evaluación de líneas eléctricas
Tecnología
Equipada con sensor Rogowski flexible, esta pinza permite realizar mediciones sin contacto directo, eliminando riesgos eléctricos y asegurando una alta precisión incluso en condiciones adversas. Su diseño robusto, ligero y flexible la convierte en una herramienta versátil para instalaciones industriales, comerciales y de mantenimiento técnico.
Ventajas
? Medición sin contacto, segura y sin partes metálicas expuestas
? Alta precisión y gran capacidad de rechazo de interferencias
? Diseño compacto, ideal para ambientes reducidos y cableados densos
? Funciones útiles para campo: retención, almacenamiento, retroiluminación y apagado automático
